회전 블레이드 종이 가공 기계 절단 / 쓰기 / 패키지 덤보 롤

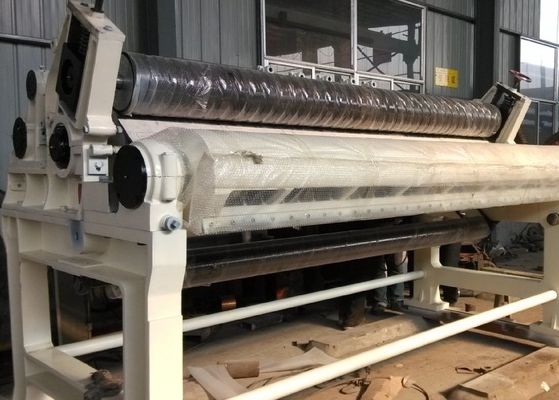

이중 회전 칼날의 종이 롤 절단기

I: 일반 설명

이 기계는 점보 롤 종이를 종이 시트로 절단하는 데 사용됩니다. 한 번에 두 가지 다른 크기의 종이 시트를 얻을 수 있습니다. 기계의 용량은 작업 속도, 종이 그램 무게 및 종이 층에 따라 달라집니다. 이 기계는 언와인드 스탠드 및 종이 수용 테이블과 별도로 사용할 수 있습니다. 이 기계는 보드 종이 기계와 함께 사용할 수도 있습니다. 이때 두 기계가 잘 조화될 수 있도록 보드 종이 기계에 적합한 구동 시스템을 사용해야 합니다.

기계는 종이가 오는 방향을 향했을 때 구동부가 왼쪽에 있는 왼쪽 기계와 구동부가 오른쪽에 있는 오른쪽 기계의 두 가지 레이아웃 스타일이 있습니다.

II: 상세 사양

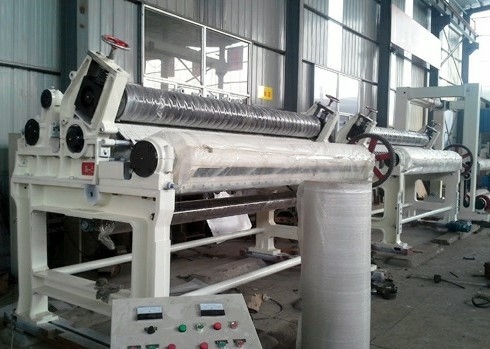

III. 구조 설명

이 기계는 프레임, 종이 리딩 장치, 슬리팅 장치, 종이 프레스 장치, 컨베이어, 종이 수용 장치 및 구동부로 구성됩니다.

1: 프레임: 앞 프레임과 뒷 프레임, 심리스 거리 파이프 포함

2: 종이 리딩 장치:

종이 기계 또는 언와인드 스탠드에서 오는 종이가 먼저 종이 리딩 장치로 옵니다. 조절 가능한 핸드휠은 종이 롤을 적절한 위치에 유지하기 위해 종이 롤의 가로 이동을 만들 수 있으며, 조절 가능한 핸드휠은 종이 롤을 앞뒤로 움직일 수도 있습니다.

3: 슬리팅 장치:

조절 후 종이 롤은 종이 리딩 보드를 통해 슬리팅 장치로 이동합니다. 상단 슬리팅 칼날과 하단 칼날로 구성되며, 상단 칼날 거리는 다른 크기의 종이 폭을 얻기 위해 조절할 수 있습니다.

4: 종이 운반 장치

종이 운반 롤과 종이 프레스 고무 롤로 구성됩니다. 종이 운반 롤은 종이를 운반하는 구동 롤이며, 회전 속도는 기계 속도를 결정합니다. 프레스 롤은 스프링의 힘으로 종이를 종이 운반 롤에 가깝게 붙게 합니다. 스프링 힘은 핸드휠로 조절할 수 있습니다. 종이 프레스 롤 표면은 고무로 덮여 있으며, 나선형 모양으로 만들어져 종이 웹을 평평하게 만듭니다.

5: 크로스 커팅 장치

첫 번째 그룹의 종이 운반 롤에서 첫 번째 그룹의 크로스 커팅 장치로 보내지는 종이.

하단 칼날과 회전 칼날이 포함됩니다. 운반 롤의 동일한 회전 속도 조건에서 회전 속도를 변경하여 다른 크기의 종이 시트를 얻을 수 있습니다. 크로스 커팅 후 종이는 컨베이어 부분으로 이동합니다.

6: 컨베이 장치

메인 구동 롤과 구동되는 롤 1개, 벨트로 구성됩니다.

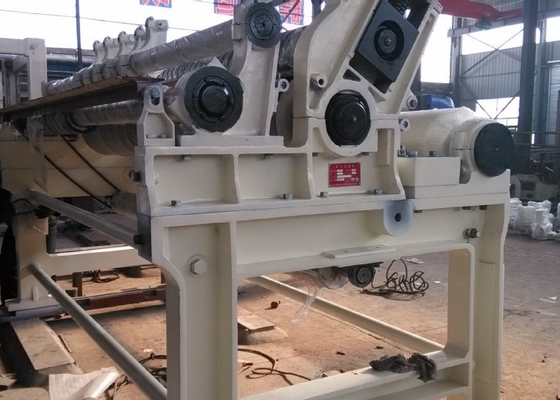

7: 구동부

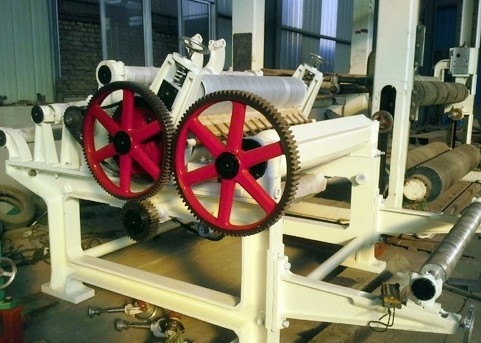

종이 절단기는 모터로 구동되며, 완전한 전송 장치 세트를 통해 종이 절단기가 조화롭게 작동합니다. 메인 모터의 출력 샤프트에 있는 스프로킷은 체인을 통해 두 개의 기어 체인 연속 가변 전송 장치의 스프로킷을 구동합니다. 연속 가변 전송 장치는 동력을 받고 상자 안의 베벨 기어 쌍을 통해 특정 속도 비율로 두 개의 출력 샤프트에서 출력됩니다. 연속 가변 전송 장치의 전송 샤프트의 구동 기어는 중간 기어를 통해 첫 번째 그룹의 종이 공급 롤러의 샤프트 끝에 있는 구동 기어를 구동합니다. 연속 가변 전송 장치의 전송 샤프트의 구동 기어는 중간 기어를 통해 두 번째 종이 공급 롤러의 샤프트 끝에 있는 구동 기어를 구동합니다. 두 그룹의 종이 공급 롤러의 직경이 같고 구동 기어의 이빨 수가 같기 때문에 그룹 공급 롤러의 동기 작동이 가능합니다. 종이 공급 롤러의 회전은 종이 커터의 메인 구동을 형성하므로 종이 커터의 속도는 모터 속도에 의해 결정됩니다. 모터 속도를 변경하면 종이 커터의 속도를 변경할 수 있습니다.
