PLC 제어 드럼 펄퍼

드럼 펄퍼는 고농도(14% -22%)의 폐지 원료를 연속적으로 해리하고 조질 스크리닝하는 데 사용됩니다.

이 기계는 펄핑 구역과 스크리닝 구역을 갖추고 있어 펄핑과 스크리닝의 두 가지 공정을 한 번에 완료할 수 있습니다. 폐지는 컨베이어를 통해 고농도 펄핑 구역으로 공급됩니다. 14% -22%의 농도에서 드럼이 회전함에 따라 내부 벽의 스크레이퍼에 의해 일정 높이에서 반복적으로 떨어지며, 드럼과 단단하게 충돌합니다. 내부 벽 표면에 충격이 가해집니다. 이로 인해 부드럽고 효과적인 전단력과 섬유 간 마찰 증가로 인해 폐지가 섬유로 분리되고, 이물질 및 필름, 플라스틱, 모래, 헝겊 등은 파손되지 않습니다. 드럼의 연속적인 회전과 약간의 기울기 때문에 폐지 펄프는 이 경사를 따라 전진하여 해리 구역을 통해 스크리닝 구역으로 들어갑니다. 이 구역에서는 드럼 측에서 희석수를 첨가하여 슬러리 농도를 3% ~ 4%로 희석합니다. 희석된 슬러리는 체 구멍을 통해 슬러리 탱크로 들어가고, 가벼운 불순물과 무거운 불순물은 드럼으로 다시 되돌아가 계속 전진합니다. 드럼 끝에서 배출됩니다.

구조

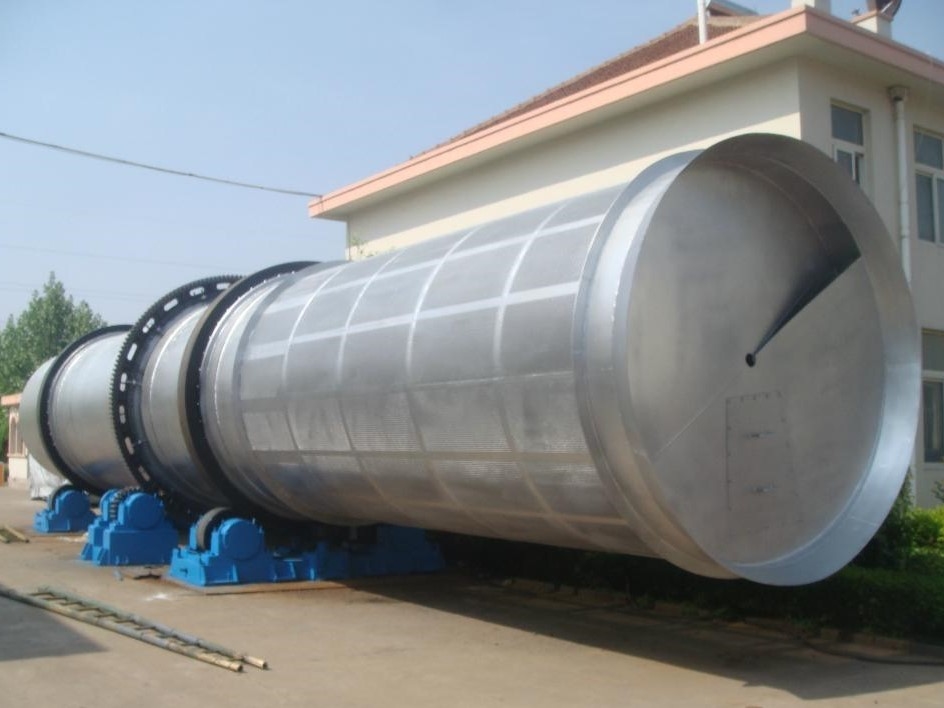

이 기계는 롤러 형태의 드럼, 간단한 구조 및 참신한 디자인을 갖추고 있습니다. 상부 호퍼, 회전 드럼, 구동 장치, 지지 휠 장치, 차단 휠 장치, 밀봉 장치, 가드 및 슬러리 탱크로 구성됩니다.

회전 드럼의 외부 벽에는 두 개의 대형 지지 휠과 대형 기어가 박혀 있습니다. 두 개의 대형 지지 휠은 각각 두 세트의 소형 지지 휠에 의해 지지되며 소형 지지 휠 위에서 회전할 수 있습니다.

펄프 배출구 측의 대형 지지 휠 양쪽에는 휠 차단 장치가 있어 드럼의 축 방향 변위를 방지합니다. 드럼 외부 벽의 대형 기어는 구동 장치의 피니언에 의해 구동되어 드럼을 회전시킵니다.

드럼의 앞부분은 펄핑 구역이고 뒷부분은 스크리닝 구역입니다. 분쇄 구역의 공급구는 밀봉 장치를 통해 상부 호퍼와 연결됩니다. 상부 호퍼에는 급수구와 약품 투입구가 장착되어 있습니다. 스크리닝 구역에는 차폐막, 희석수 및 슬러리 탱크가 있습니다. 폐지는 상부 호퍼에서 드럼으로 들어가고, 펄프는 펄핑 구역을 통해 스크리닝 구역의 펄프 연못으로 들어가며, 불순물은 슬래그 배출구에서 배출됩니다.

희석수는 회전 드럼 상부에 설치된 스프레이 파이프에서 공급되며, 회전 드럼 상부의 체판을 통해 외부에서 내부로 분사되어 체 구멍을 막는 섬유가 드럼으로 되돌아가도록 합니다. 이는 체 구멍을 청소할 뿐만 아니라 불순물 부착 섬유를 씻어냅니다.

사양
